3D模型構造裝配示意圖的展示方法【3D打印與設計】

責任編輯：悟空打印坊發布時間：2020-08-09

分享到：

如何讓用戶直觀了解裝配模型構造及其裝配過程是一項極具挑戰性的任務。復雜裝配模型的大量零件位于裝配模型內部,用戶很難直接查看,為此人們提出了很多如采用剖視圖、半透明處理、爆炸圖等以方便用戶查看裝配模型內部零件的靜態可視化方法。

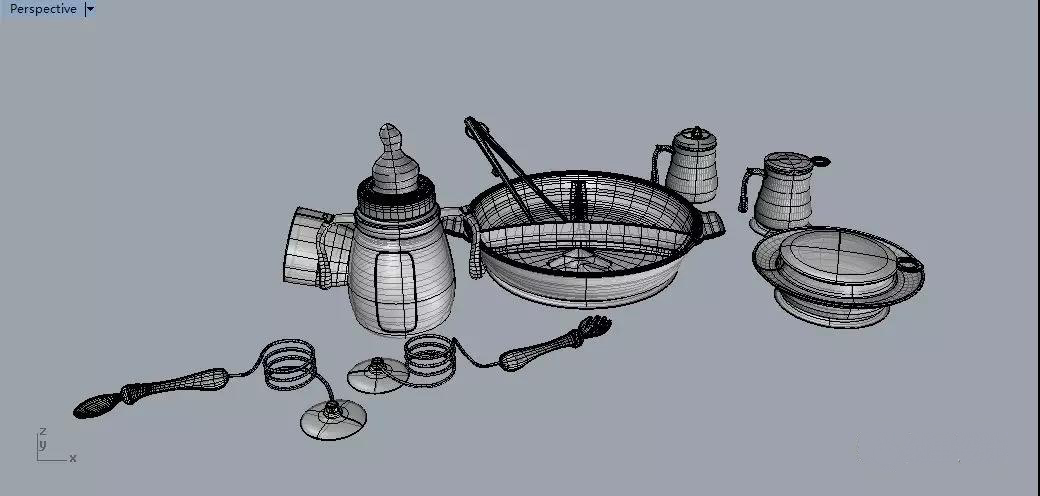

3d打印兒童餐具手板模型服務

剖視圖就是通過移除裝配模型的外部遮擋零件的某一部分來展示裝配模型中內部零件,然而這往往會破壞裝配模型的完整性,而且根據遮擋零件的幾何復雜度不同,用戶交互難度也增大。

半透明圖通過修改遮擋物體的透明度來顯示模型的內部零件,這在可視化中有著廣泛應用。雖然通過半透明圖,用戶可以看見裝配模型的結構細節,但是多個物體疊加在一起顯示讓人難以判斷零件之間的空間位置關系。

爆炸圖,也稱為立體裝配圖,是按照拆卸順序?qū)⒛Ｐ偷母鱾€零件拆散開來,相對于剖視圖通過破壞某個物體的完整性來顯示其他物體的方法。好的爆炸圖不僅可以清晰地顯示每個零件的結構,而且可以展示裝配模型的整體結構以及各個零件之間的相對空間位置關系。

傳統靜態爆炸圖會把模型的每個零件拆散顯示,這樣當零件數目很多時容易引起用戶視覺的混亂。另外,靜態可視化方法只能為用戶提供某個狀態下裝配模型中各個零件的位置,無法讓用戶了解裝配模型的裝配過程以及各個零件的裝配約束關系。
